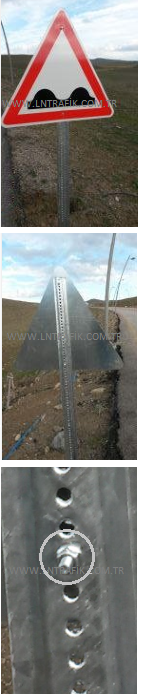

Montaj Görünümü






.
Omega Direk ( Trafik Levha Direği )


   Omega Direk imalat aşamasında çekilen kısa video.

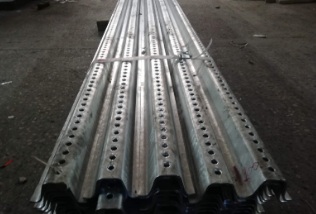

Omega Direk Teknik Özellikleri : Trafik levhalarını yere sabitlemek üzere kullanılan yukarıdan aşağı uzunluk ölçülerine göre 70-80-90 adet delikli olarak imalat edilen direklerdir. Omega profil trafik levha direklerinin görünümü omega simgesinin şeklinde üretildiğinden dolayı omega direk adı verilmiştir.Teknik özelliklerde belirtildiği gibi ST 37 kalitesinde olan metal sacdan imal edilirler.

Galvanizli omega direk imalatı veya diğer adıyla trafik işaret levha direği yüzeyleri, kenar ve delikleri çapaksız, düzgün bir şekide imalatı yapılır.

Omega profil trafik işaret levha direği sıcak daldırma galvanizleme yönetmi ile kaplandırlar ve paslanmaya karşı en az 20 yıl dayanıklılık gönderirler. Sıcak daldırma galvanizleme yöntemi, metal malzemelerin galvaniz ocaklarında eritilmiş çinkoya daldırılarak yüzeyinin standartlarda ve belirli oranlarda çinko ile kaplanmasıdır. Kaplama işlemi yapılırken galvanizlenmiş omega direkte herhangi bir damarlanma veya çatlamış bölge olmamasına ve galvanizli omega direklerin üzerinde yer alan deliklerin kapanmadan galvanizlenme sürecinin tamamlanmasına dikkat edilmelidir.

Omega direkler maksimum 5 mt uzunluğunda 5 mm kalınlığında sipariş alınabilmektedir.



OMEGA DİREK İMALAT ÖLÇÜLERİ  :



LN-OD-1 Omega direk ( 3mm ) 2 mt

LN-OD-2 Omega direk ( 3mm ) 2.5 mt

LN-OD-3 Omega direk ( 3mm ) 3 mt

LN-OD-4 Omega direk ( 4mm ) 2 mt

LN-OD-5 Omega direk ( 4mm ) 2.5 mt

LN-OD-6 Omega direk ( 4mm )    3 mt

LN-OD-7 Omega direk ( 5mm ) 2.5 mt

LN-OD-8 Omega direk ( 5mm )    3 mt

LN-OD-9 Omega direk ( 3mm )  3,5 mt

LN-OD-10 Omega direk ( 3mm )   4 mt

LN-OD-11 Omega direk ( 4mm ) 3,5 mt

LN-OD-12 Omega direk ( 4mm ) 4 mt

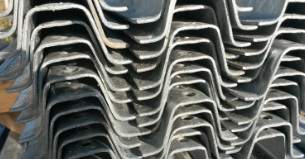

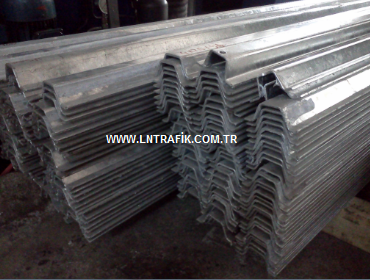

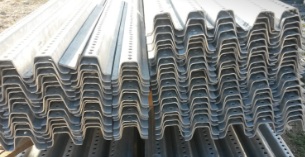

OMEGA DİREK GALVANİZLENMİŞ HALİ

Sıcak daldırma galvaniz kaplama paslanmaya karşı

 korumaya alınan omega direklerin dayanıklılık süresi en az

20 yıldır.

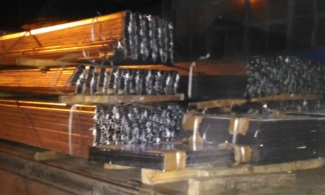

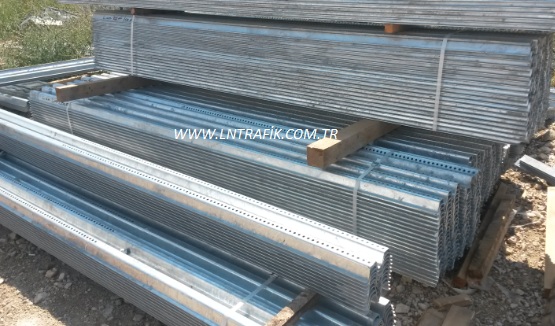

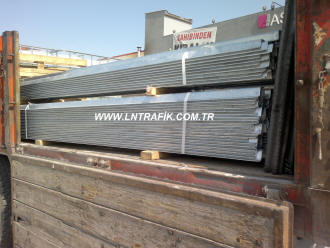

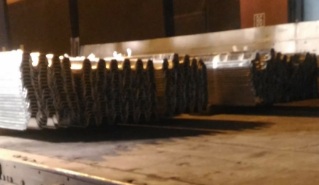

OMEGA DİREKLERİN SEVK GÖRÜNÜMÜ

 Sipariş miktarına göre  bir birlerinin içerisine geçecek

 şekilde paketlenerek sevk edilir. Böylelikle hem yüklenecek

 aracın alanından hem de nakliye ekonomikliği açısından

 tasarruf edilmiş olur.

ÇALIŞMA LEVHASI PROFİL AYAKLARI

Çalışma levhaları standartlara uygun olarak veya farklı et

 kalınlığı , ölçü ve şekillerde  imal edilebilirler.

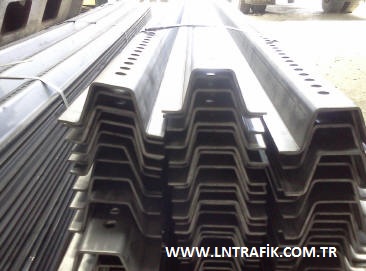

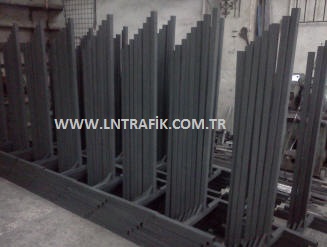

OMEGA DİREK İMALAT - GALVANİZLEME - SEVK SÜRECİ

   Omega Direkler imalat süreci bittikten sonra paketlenerek sıcak daldırma galvaniz işlemi için sevk edilir. Galvaniz süreci tamamlandıktan sonra paketlenerek stok alanında sevk edilmek üzere bekletilir.

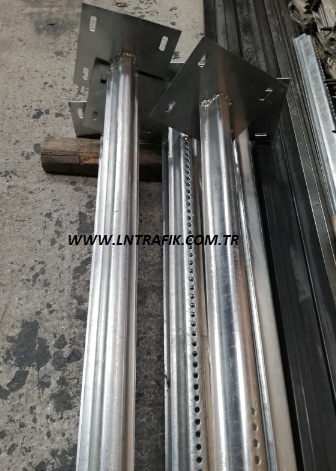

Tablalı Omega Direk

   Omega direğinin sert beton gibi zeminlerde montajı zor olabilmektedir. Bazı zamanlarda kırma işlemi ile uğraşmadan omega direk montajı alternatif çözümler aranmaktadır.

    Bu gibi durumlar için tasarlanmış tablalı (flanşlı) omega direk ürünümüz ile sadece 4 adet bağlantı elemanı ile kolaylıkla zemine sabitleyebilirsiniz. Bu durumda montaj esnasında herhangi bir kırma işlemi yapılmasına gerek duyulmamaktadır.

   Tablalı Omega direğin uygulanacağı bölgelerde zeminin sağlam ve düzgün olması gerekmektedir.

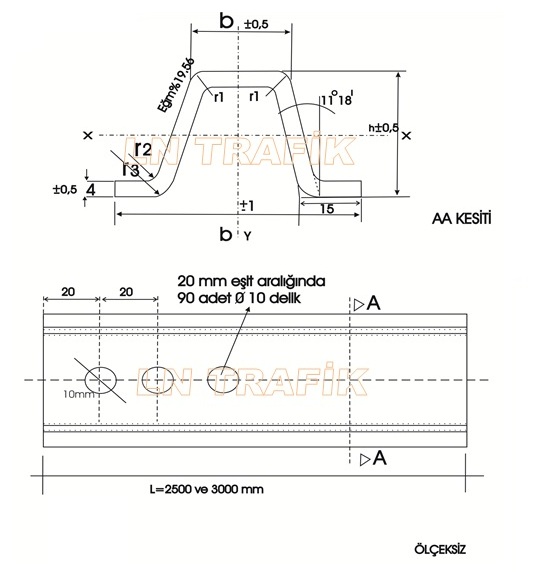

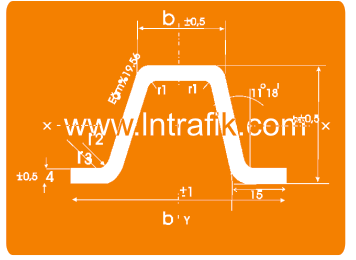

Omega Direk Teknik Çizim (Trafik Levha Direği Teknik Çizim)
